คำอธิบายผลิตภัณฑ์

สลักเกลียวตัวยู-คือตัวยึดรูปทรงตัวยู-ที่ออกแบบมาเพื่อยึดท่อ ท่อ เคเบิล หรือโครงสร้างทรงกลมให้เข้าที่อย่างแน่นหนา มีการใช้กันอย่างแพร่หลายในงานก่อสร้าง ยานยนต์ ประปา ทะเล และอุตสาหกรรมที่ต้องการแคลมป์และการรองรับที่เชื่อถือได้

ตัวอย่างเช่น เมื่อติดตั้งท่อน้ำบนผนังหรือยึดท่อไอเสียไว้ใต้รถบรรทุก สลักเกลียวตัวยู-สามารถยึดท่อเข้ากับฉากยึดได้อย่างแน่นหนา และป้องกันการเคลื่อนที่ที่เกิดจากการสั่นสะเทือนหรือแรงภายนอก

พูดคุยกับวิศวกรของเรา

ข้อมูลผลิตภัณฑ์พื้นฐาน

ชื่อสินค้า: สลักเกลียวรูปตัว U, สลักเกลียวรูปตัว U-, แคลมป์ยึดท่อรูปตัว U, สลักเกลียวอาน
มาตรฐาน: มีจำหน่ายตามมาตรฐาน JB/ZQ 4321, GB/T 3287 หรือสั่งทำพิเศษ-ตามข้อกำหนดที่ไม่เป็นไปตาม-มาตรฐาน
เกรดความแข็งแกร่งทั่วไป: เกรด 4.8 / เกรด 8.8
วัสดุทั่วไป:

เหล็กกล้าคาร์บอน: Q235B, Q355B, 45# เหล็ก

สแตนเลส: SUS304 (A2-70), SUS316 (A4-70)

การรักษาพื้นผิว:

เหล็กกล้าคาร์บอน: กัลวาไนซ์ (สังกะสีสีน้ำเงิน-สีขาว / สังกะสีสี), ชุบสังกะสีแบบจุ่มร้อน-

สแตนเลส: ผิวธรรมชาติ ดองและพาสซีฟ

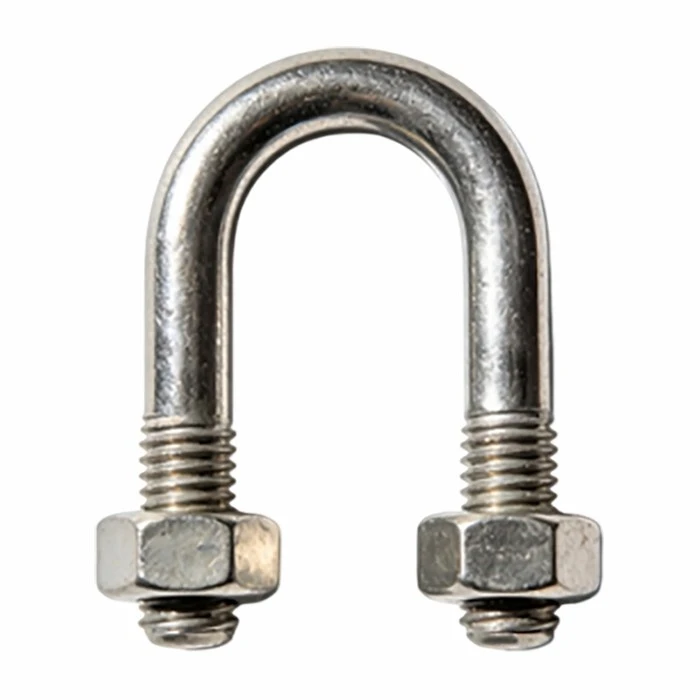

โครงสร้าง: เหล็กเส้นกลมโค้งงอเป็นรูปตัว U- โดยมีการกลึงเกลียวที่ปลายทั้งสองข้าง ใช้กับน็อต แหวนรองแบบแบน และแหวนรองสปริง

หน้าที่ของสลักเกลียว U-

1. การยึด: สลักเกลียว U- ใช้เพื่อยึดวัตถุตั้งแต่สองชิ้นขึ้นไปเข้าด้วยกันเป็นหลัก เพื่อป้องกันการเคลื่อนที่สัมพัทธ์ ส่วนใหญ่จะใช้เพื่อยึดวัตถุสองชิ้นขึ้นไปไว้ด้วยกัน ป้องกันการเคลื่อนไหวที่สัมพันธ์กัน และรับประกันความเสถียรและความปลอดภัยของโครงสร้าง

2.-ความสามารถในการรับน้ำหนัก: เนื่องจากรูปร่างที่เป็นเอกลักษณ์ สลักเกลียว U- จึงมีพื้นที่สัมผัสขนาดใหญ่และความสามารถในการรับน้ำหนักสูง- ทำให้เหมาะสำหรับการใช้งานภายใต้แรงดันสูงและภาระหนัก

3. ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: สลักเกลียว U- สามารถออกแบบให้ตรงตามความต้องการของสภาพแวดล้อมที่แตกต่างกัน ตัวอย่างเช่น รุ่นสแตนเลสเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ในขณะที่รุ่นสังกะสีเหมาะสำหรับโครงการกลางแจ้ง

การใช้งานทั่วไป

ระบบท่อ:ท่อป้องกันอัคคีภัย ท่อระบายน้ำ และส่วนรองรับคงที่และที่แขวนสำหรับท่อกระบวนการทางเคมี
พลังงานทดแทน (PV):การเสริมแรงเสายึด PV และคานขวาง โรงไฟฟ้าพลังงานแสงอาทิตย์
ยานพาหนะและเครื่องจักร:โครงรถบรรทุก แหนบสำหรับรถพ่วง และเครื่องจักรกลการเกษตร
อาคารโครงสร้างเหล็ก:คานเหล็กจากโรงงาน สายรัดเสา- เสริมราวกันตก
ถนนและสะพานเทศบาล:ท่อส่งสะพาน เสาไฟถนน สิ่งกีดขวางจราจร
การกัดกร่อน-การใช้งานที่ทนทาน:รุ่นสเตนเลสสตีล 316 ที่แนะนำสำหรับพื้นที่ชายฝั่งทะเลและที่ตั้งโรงงานเคมี

ตารางขนาดทั่วไป (เรียงตามเส้นผ่านศูนย์กลางท่อ) (หน่วย: มม.)

1) เส้นผ่านศูนย์กลางท่อทั่วไปและขนาดสลักเกลียว U- ที่สอดคล้องกัน

เส้นผ่านศูนย์กลางท่อที่ใช้บังคับดีเอ็น	เส้นผ่านศูนย์กลางภายนอกของท่อกลม D	เส้นผ่านศูนย์กลางของสกรูd	ความกว้างด้านในของช่องเปิดรูปตัวยู- W	ช่วงความยาวของเกลียว
DN15	21.3	M6 / M8	25	30–80
DN20	26.9	M6 / M8	30	30–80
DN25	33.7	M8 / M10	38	40–100
DN32	42.4	M8 / M10	48	40–100
DN40	48.3	M10 / M12	55	50–120
DN50	60.3	M10 / M12	68	50–120
DN65	76.1	M12 / M14	85	60–150
DN80	88.9	M12 / M14	100	60–150
DN100	114.3	M14 / M16	125	80–200
DN125	139.7	M16 / M18	150	100–200
DN150	165.0	M16 / M20	180	100–200

2) ชุดเส้นผ่านศูนย์กลางสกรูทั่วไป

M6, M8, M10, M12, M14, M16, M18, M20

เคล็ดลับการติดตั้ง

เลือกสลักเกลียว U- ที่ตรงกับเส้นผ่านศูนย์กลางของท่อ ตรวจสอบให้แน่ใจว่าพอดีกับผนังท่อโดยไม่มีช่องว่าง
เมื่อขันให้แน่น ให้ใช้แรงกดที่เท่ากันกับน็อตทั้งสองตัวเพื่อป้องกันการเสียรูปที่เกิดจากการขันด้านหนึ่งไม่เท่ากัน
ห้ามเชื่อมหรือตัดชิ้นส่วนสังกะสีภายนอก หากสารเคลือบป้องกันเสียหาย ให้ทาสีบริเวณนั้นใหม่
สำหรับอุปกรณ์ที่มีการสั่นสะเทือน เราแนะนำให้ติดตั้งแหวนรองสปริงและใช้น็อตคู่

คำถามที่พบบ่อย

คุณ-โบลท์ยึดท่อสี่เหลี่ยมได้หรือไม่

ใช่. เรารองรับรัศมีการโค้งงอแบบกำหนดเองและขนาดช่องเปิดสำหรับท่อทั้งแบบกลมและแบบสี่เหลี่ยม

ฉันจะเลือกระหว่าง-สังกะสีแบบจุ่มร้อนกับสแตนเลสได้อย่างไร

สำหรับการใช้งานกลางแจ้งทั่วไป ให้เลือก-ชุบสังกะสีแบบจุ่มร้อน สำหรับพื้นที่ชายฝั่งทะเลหรือสภาพแวดล้อมที่มีการกัดกร่อนของกรดหรือด่าง ให้ให้ความสำคัญกับสเตนเลส 304/316

คุณสามารถผลิตตามแบบที่ให้มาได้หรือไม่?

ใช่. เพียงจัดเตรียมแบบร่าง CAD แล้วเราสามารถดำเนินการผลิตแม่พิมพ์ต่อไปได้
